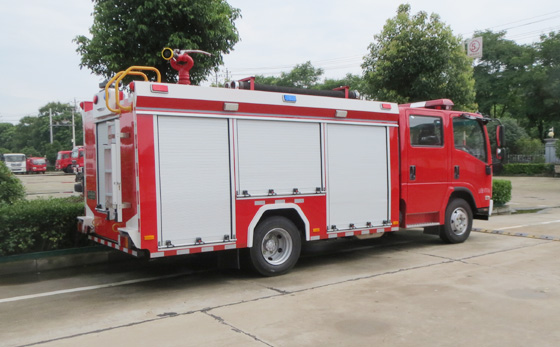

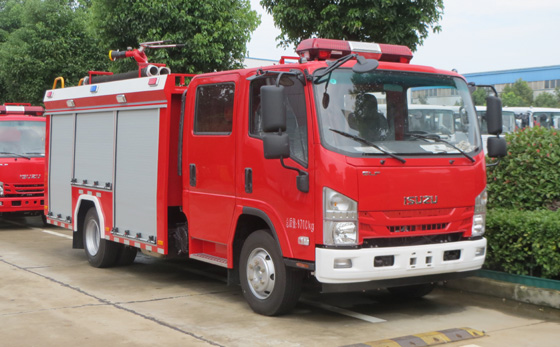

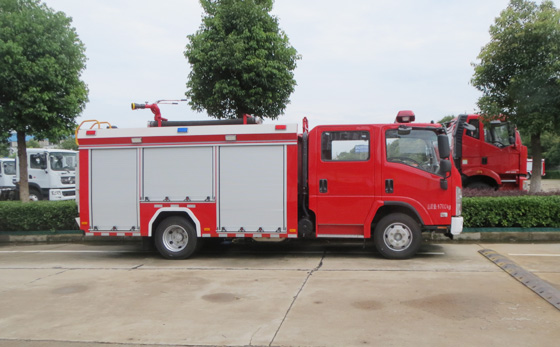

采用慶鈴QL1110ANKAY底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為雙排,可乘坐3+3人,該車為內藏罐結構,車身前部為器材箱,中部為水罐,后部為泵房。載液罐體為優質碳鋼,與底盤采用彈性連接,載水2600kg(PM30)/3380kg(SG30),泡沫液量780kg(PM30),裝備了上海茸申消防設備有限公司生產CB10/30型低壓消防泵,額定流量30L/S,車頂安裝成都威斯特消防機械有限公司生產的PL24(PM30)或PS30W(SG30)型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便?蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災或一般物質火災。
整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018第六階段限值的規定要求(國Ⅵ標準);整車通過國家消防裝備質量監督檢驗中心檢,CCCF正在申報中。
二、整車的主要參數
外廓尺寸 |
6860×2290×3050mm |
最大總質量 |
9700kg |
載液量 |
泡沫車載水2600kg,泡沫780kg,水罐車載水3380kg |
最高車速 |
95km/h |
消防泵額定流量 |
30L/s 1.0MPa |
消防炮額定流量 |
泡沫車:24L/s 1.0MPa 水罐車:30L/s 1.0MPa |
消防炮射程 |
泡沫車:泡沫≥40m 水≥45m 水罐車:≥55m |
比功率 |
139/9.7=14.33 |
接近角/離去角 |
20°/16° |
2、底盤參數表:
型號 |
QL1110ANKAY |
制造商 |
慶鈴汽車股份有限公司 |
發動機額定功率 |
139kw |
發動機排量 |
5193ml |
發動機排放標準 |
GB17691-2018國Ⅵ |
驅動形式 |
4×2 |
軸距 |
3815mm |
最大允許總重 |
10550kg |
最小轉彎半徑 |
≤7.5m |
變速箱 |
手動 |
取力器 |
|
3、上裝參數表
型號 |
CB10/30-RS型低壓車用消防泵 |
形式 |
低壓離心式 |
額定流量 |
30L/s @1.0MPa |
出口額定壓力 |
1.0MPa |
最大吸深 |
7m |
引水裝置 |
活塞式真空泵 |
引水時間 |
最大吸深時≤50s |
型號 |
PL24 |
制造商 |
成都威斯特消防機械有限公司 |
回轉角度 |
360°水平回轉 |
最大仰/俯角 |
俯角≤-15°,仰角≥+45° |
流量 |
24L/S |
射程 |
泡沫≥40m 水≥45m |
管道材質 |
優質無縫鋼管 |
吸水管路 |
泵房后側設一個DN100吸水口 |
注水管路 |
水罐左右兩側各設一個DN65注水口,泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路 |
出水管路 |
泵房左右兩側各設1個DN80出水口,帶截止閥和捫蓋 |
冷卻水管路 |
配有冷卻取力器的冷卻水管路及控制閥 |
